Linea di Foratura-Inserimento Biesse FTT+FTT+FHT

DESCRIZIONE

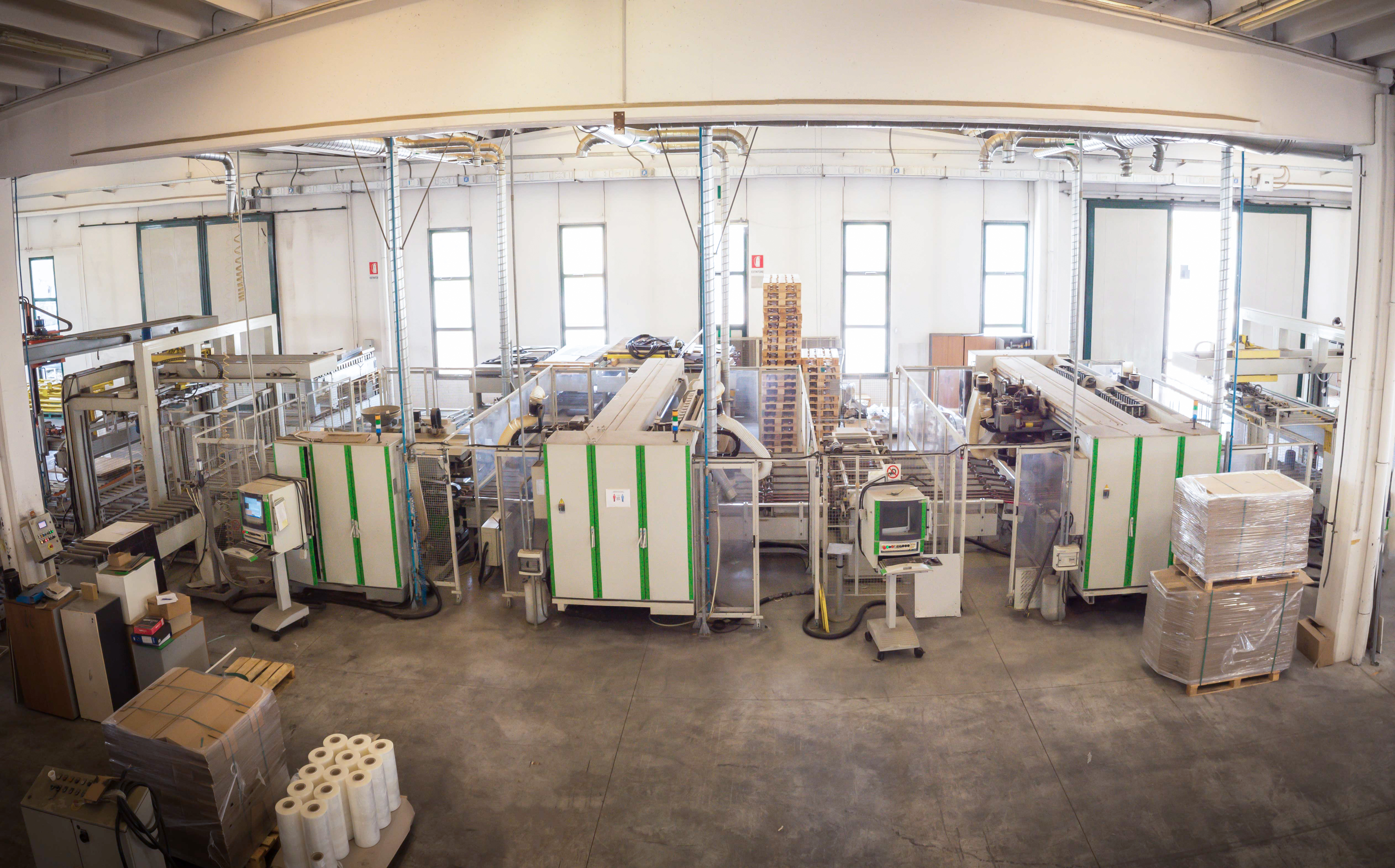

Centro di Foratura, Fresatura e Inserimento di Spine composto da:

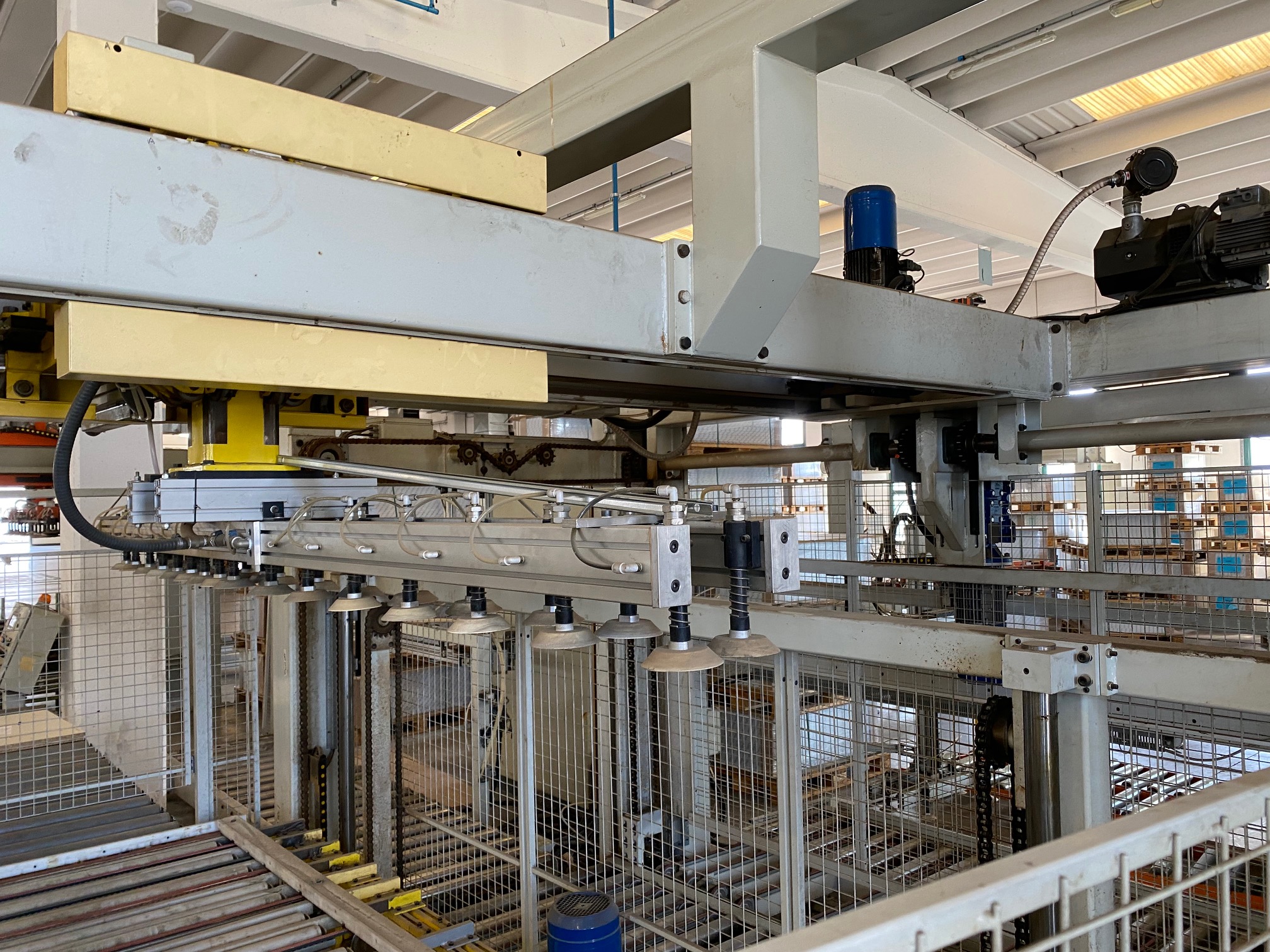

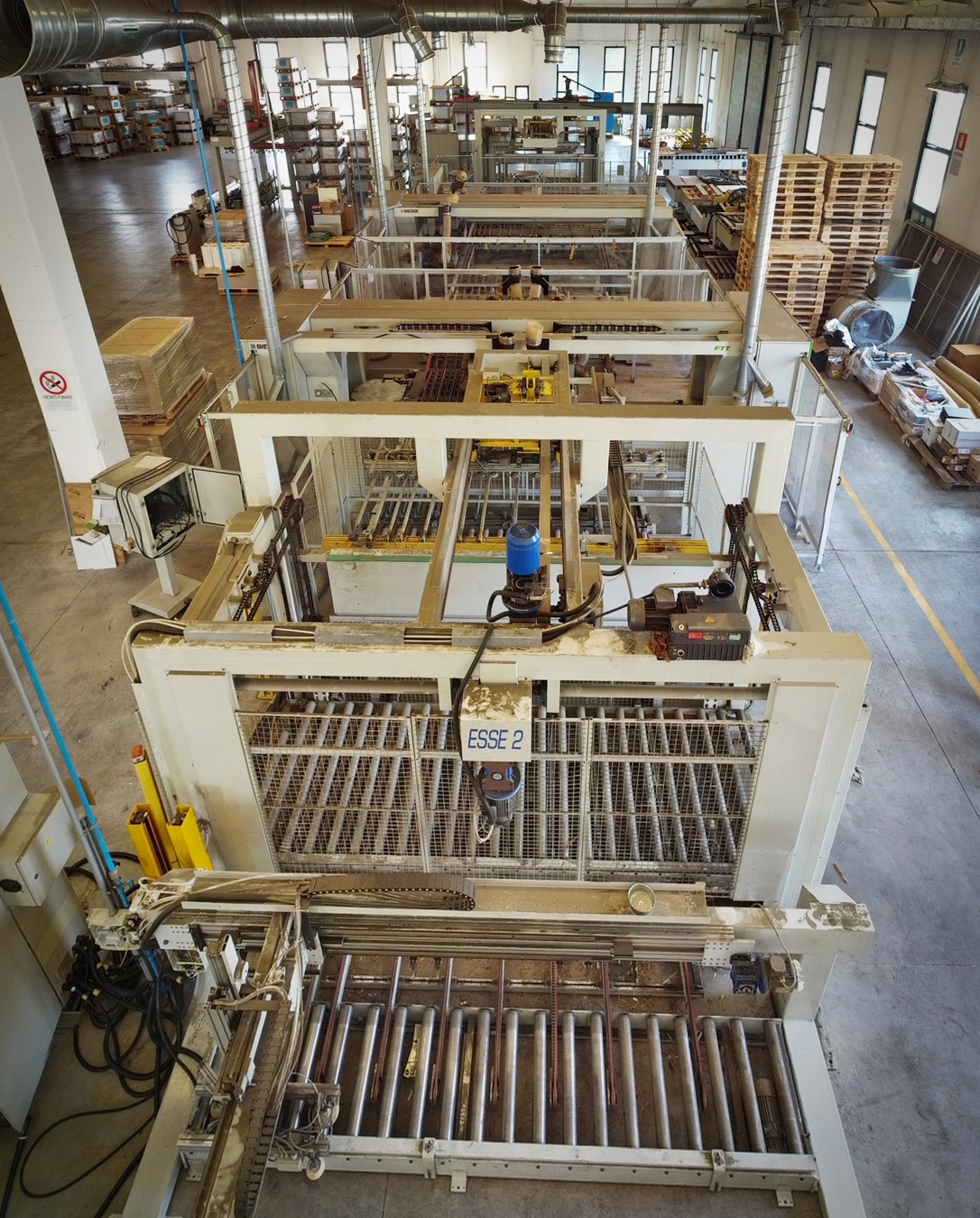

- Caricatore automatico trasversale ESSE2

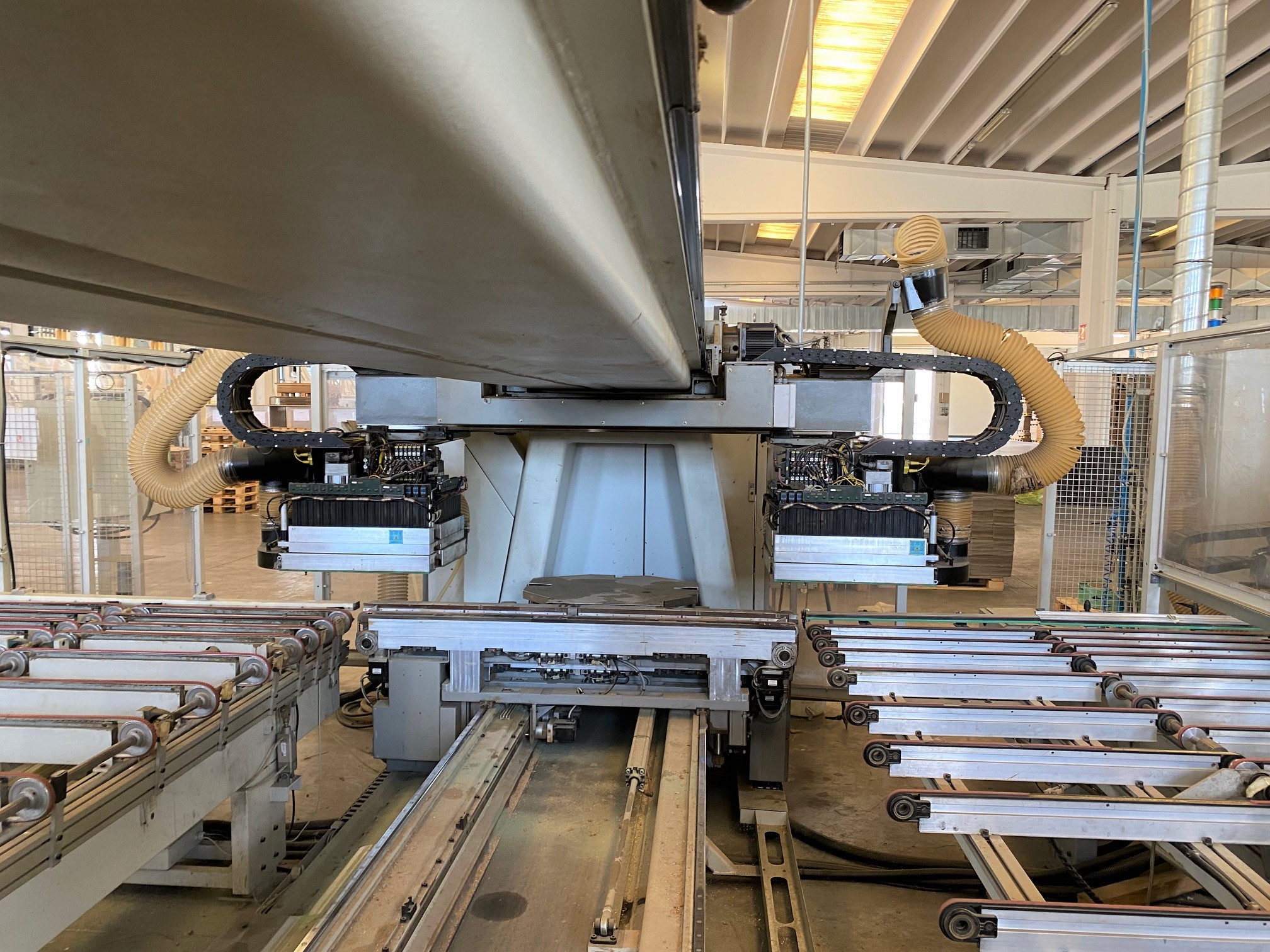

- BIESSE FTT a 4 teste a forare e fresare con cambio punte automatico

- Ribaltatore

- BIESSE FTT a 2 teste a forare e fresare con cambio punte automatico

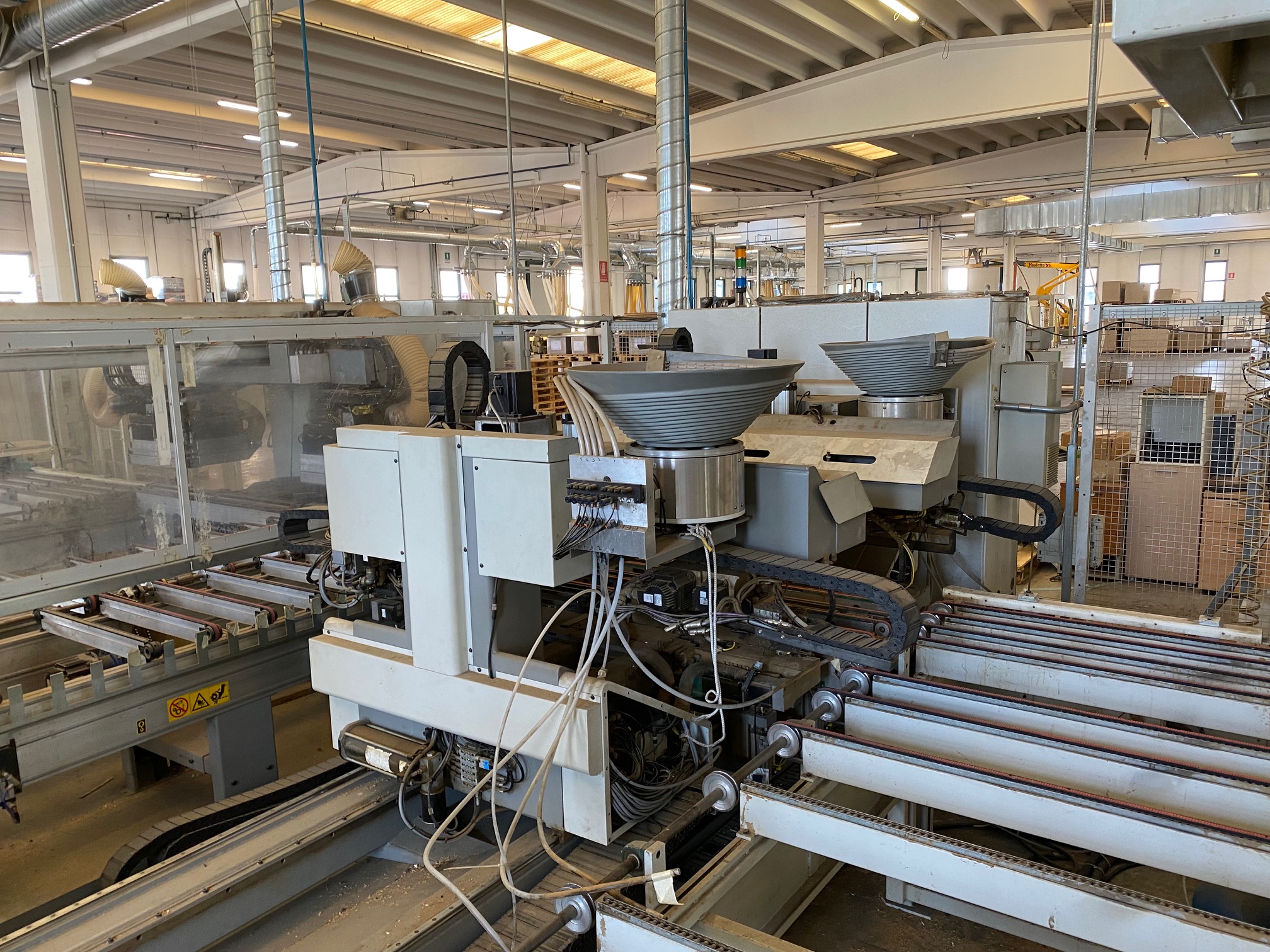

- BIESSE FHT per foratura orizzontale e inserimento di spine

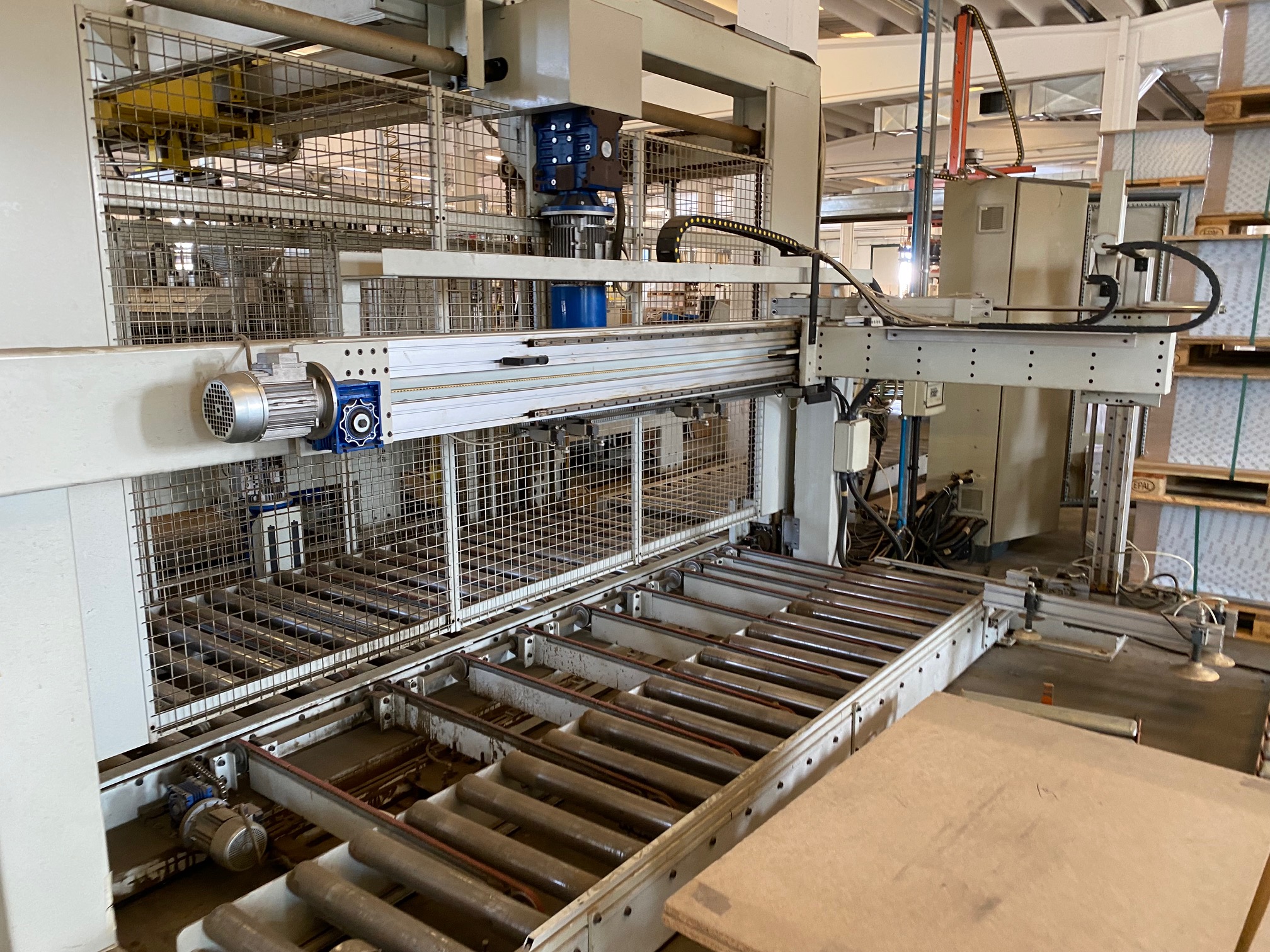

- Scaricatore automatico trasversale ESSE2

DATI TECNICI: PANNELLI LAVORABILI

• Lunghezza pannello (min-max): 240 - 3.200 mm

• Larghezza pannello in singolo (min-max): 140 - 1.550 mm • Larghezza pannello (min-max): 140 - 800 mm

• Spessore pannello (min-max): 12 – 60 mm

• Teste di foratura costituite da: - Nr. 14 Mandrini indipendenti per foratura verticali in direzione “X”; - Nr. 18 Mandrini indipendenti per foratura verticali in direzione “Y”; - Nr. 3 Mandrini indipendenti a doppia uscita per foratura orizzontali in direzione “X”; - Nr. 3 Mandrini indipendenti a doppia uscita per foratura orizzontali in direzione “Y”.

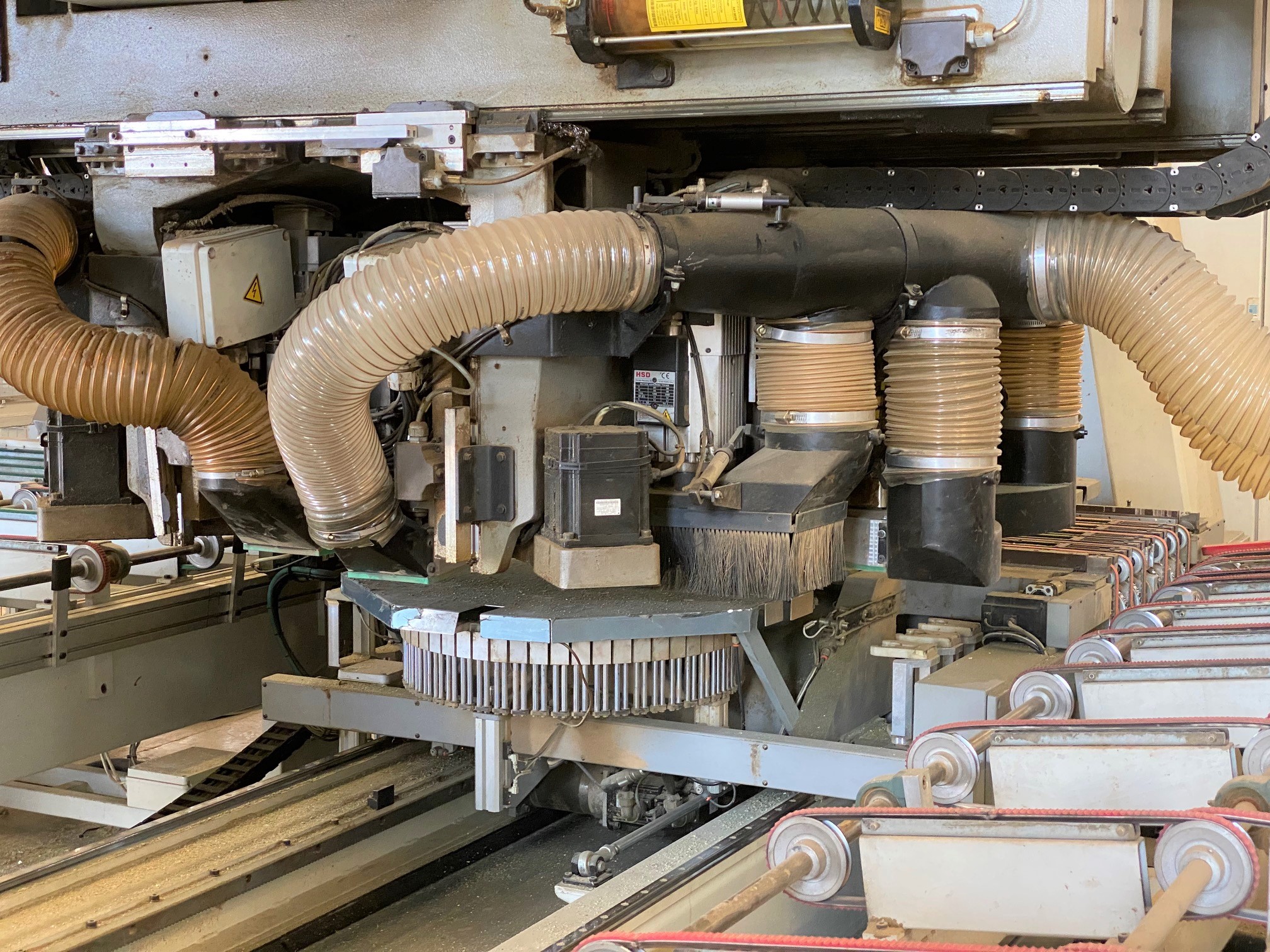

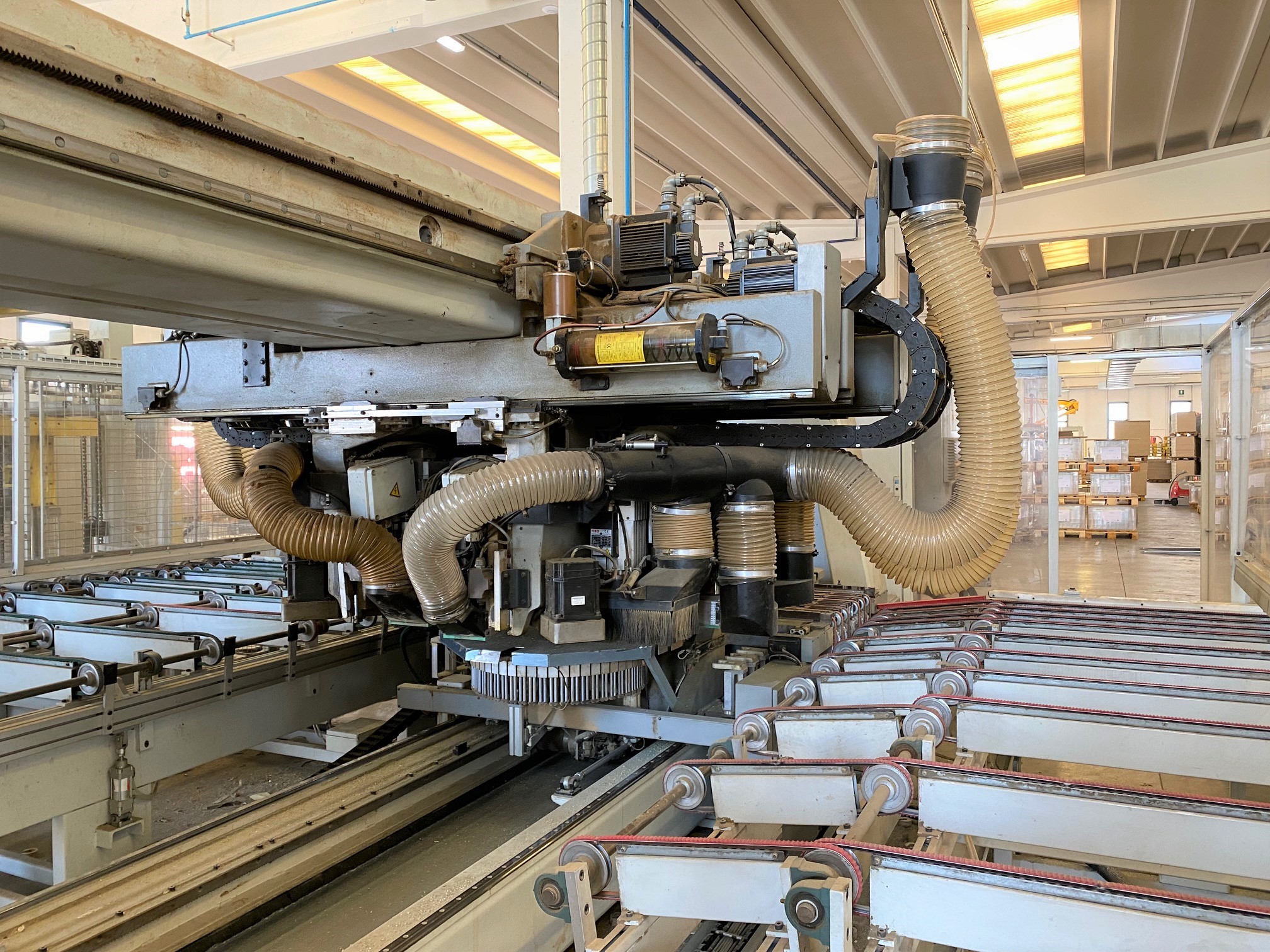

• Magazzini a revolver a 56 posizioni ciascuno, per il cambio utensile automatico delle punte dei mandrini verticali;

• Nr. 1 Elettromandrino 3.7 Kw (5 HP) ad attacco ISO 30 completo di: - Inverter - Rastrelliera a 3 posizioni per il cambio utensile.

• Nr. 1 Elettromandrino 3.7 Kw (5 HP) ad attacco ISO 30 completo di: - Inverter - Rastrelliera a 3 posizioni per il cambio utensile.

• Nr. 2 stazioni di lavoro su ciascuna macchina per la lavorazione in doppio di 2 pannelli uguali o speculari

- Pompa del vuoto da 90 mc/h.

- Nastro trasporto trucioli

- Protezioni perimetrali di sicurezza

- Macchina a norme CE

VIDEO (Linea pronta per essere trasportata)

MARCA
Biesse
MODELLO
Biesse FTT, FTT, FHT
ANNO
2004
